◆そよ風くんV1

■特長

動力源は自然に流れる風。CO2を排出しないクリーンなエネルギーです。24時間稼動できるため、設置場所が発電所になります。

独自設計により開発した、ジャイロミル形風車を採用。頻繁な風向きの変化にスムーズに対応できます。その上、風速1m/秒のそよ風で回転を開始します。

独自設計による垂直翼の採用により、自然の風とほぼ同等の騒音レベルを実現しました。一般的に小形風力発電装置で問題となっている騒音の心配も一切ありません。

設置スペースさえ確保できれば、電力を使用する場所のすぐ近くでの発電が可能です。送電設備が要らないため、農地や山間・海岸など、送電設備が整っていない場所での利用も可能となります。

■仕様

型 式 WK16-20 WK30-20
◇ 風 車
風車の直径 1.67m 3.0m
ブレードの枚数 4枚
ブレードの長さ 2.0m
ブレードの材質 耐食性アルミニウム合金
タワーユニットのタイプ ポール  または、タワー
タワーユニットの材質 鋼製(溶融亜鉛メッキ)
カットイン風速(注1)   2.0m/秒
カットアウト風速(注2) 12.5m/秒
定格風速 12.0m/秒
耐風速 60.0m/秒
(最大瞬間)
概略質量(風車部) 37kg 63kg
◇ 発電機
方 式 永久磁石式交流発電機
(ブラシレス型)
定格出力 760W 1360W
◇バッテリ
電 圧 24V
(12V、2個直列)
48V
(12V、4個直列)
容 量 50Ah
◇ コントローラ
制 御 発電制御、クラッチ制御、
発電ブレーキ制御、
バッテリ充放電管理
インバータ 出力電圧 AC100V(擬似正弦波)
出力周波数 50/60Hz
出力容量 連続300VA
最大750VA
(3秒)
連続  600VA
最大1200VA
(3秒)
◇ 環境条件
周囲温度 −10℃ 〜 +40℃
(ただし積雪、凍結しないこと)
相対湿度 95%(最大)
(注1)発電できる最低風速。
(注2)発電可能な最大風速。
※風洞実験によるものです。発電量は風況によって変化します。

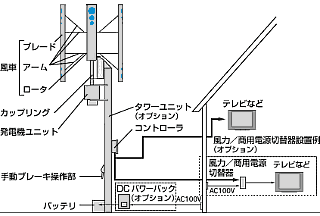

■構造図

図

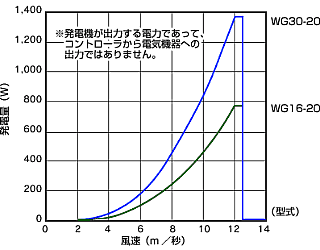

■発電量グラフ
グラフ
    【オプション品について】
  1. 風が余り吹かない所に設置する場合はDCパワーパックをお勧めします。
  2. 発電電力を連続使用される場合は風力/商用電源切替器をお勧めします。
